КЖИ Комплект

Для выпуска сборного железобетонного изделия производству нужен альбом рабочих чертежей: основной чертёж изделия, листы узлов и листы деталей — монтажных петель и закладных. Эти листы лежат в разных документах: в альбоме КЖИ объекта и в типовых альбомах узлов и деталей. Раньше инженер собирал альбом вручную: находил листы изделия, выписывал с чертежа метки узлов и обозначения деталей, искал их листы в других альбомах и сшивал результат. На один альбом уходило около двух часов, а в одном альбоме объекта десятки изделий: в примере ниже — 48 панелей.

Заказчик сформулировал производственную задачу и правила комплектования. Команда YYTECH разработала и внедрила систему, которая связывает таблицу изделий с библиотекой проектных PDF и собирает альбом на каждую позицию задания. Система ведёт задание от загрузки таблицы до выдачи комплекта: индексирует библиотеку, читает ссылки с самих чертежей, собирает альбомы и проверяет результат.

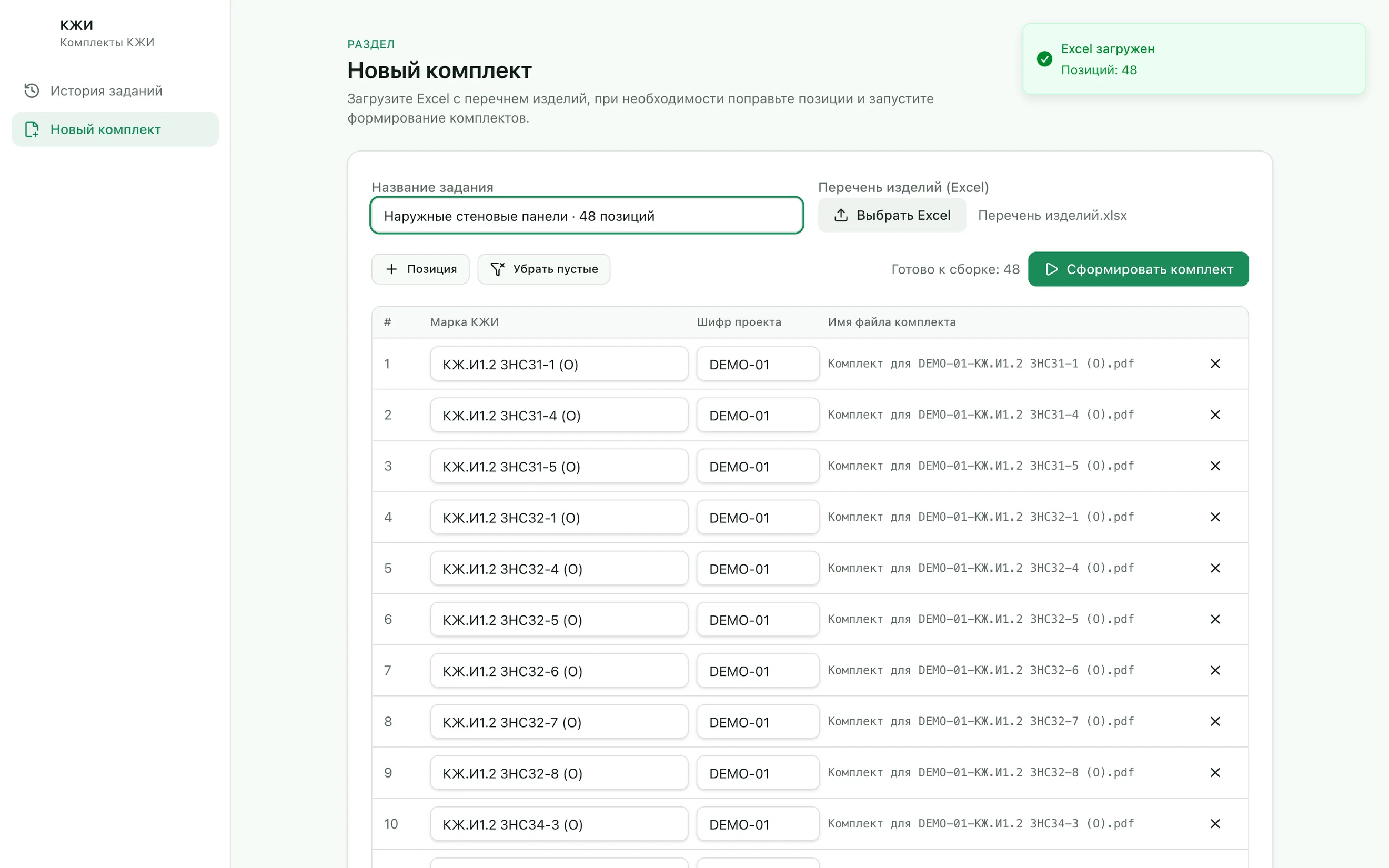

Инженер загружает перечень изделий из Excel: марку КЖИ и шифр проекта. Перед запуском строки можно исправить, добавить или удалить. Одна строка — один альбом; задание на десятки позиций запускается одним действием.

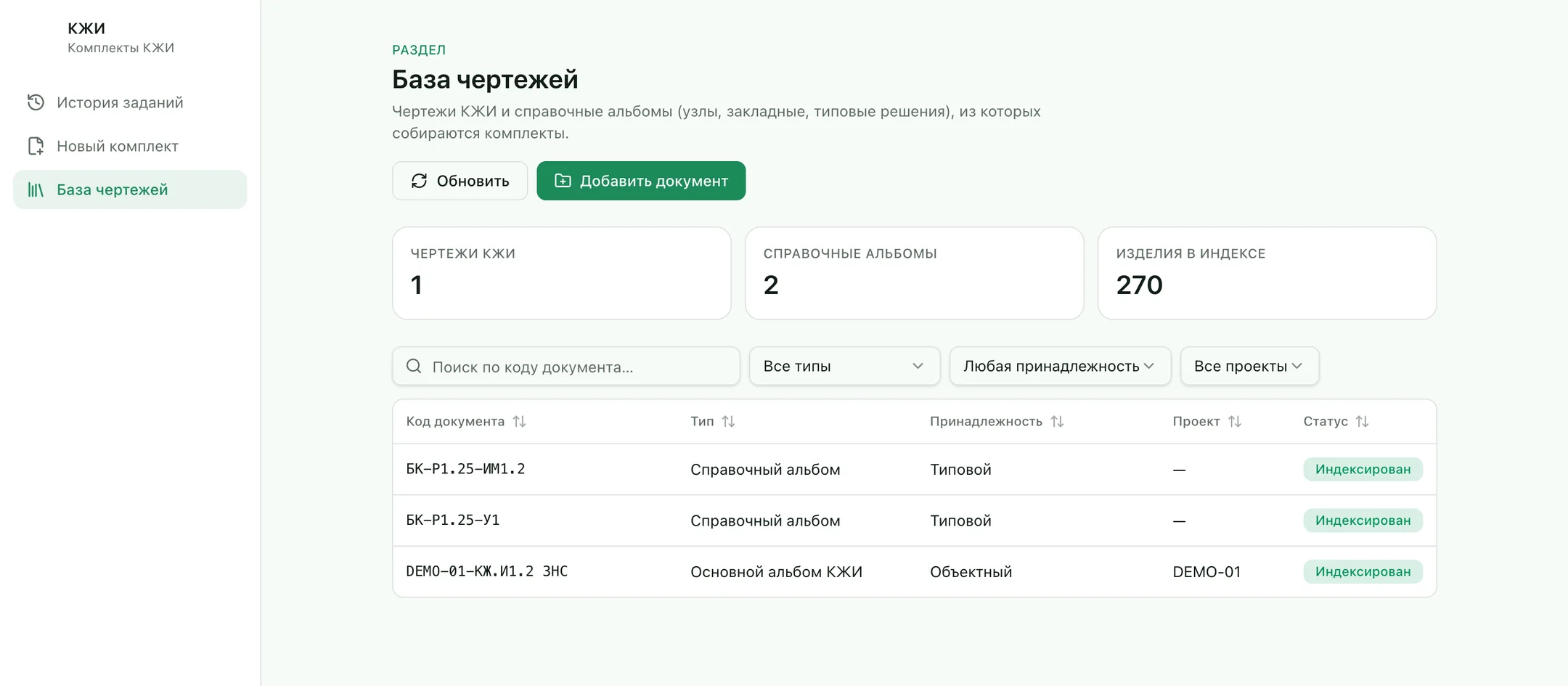

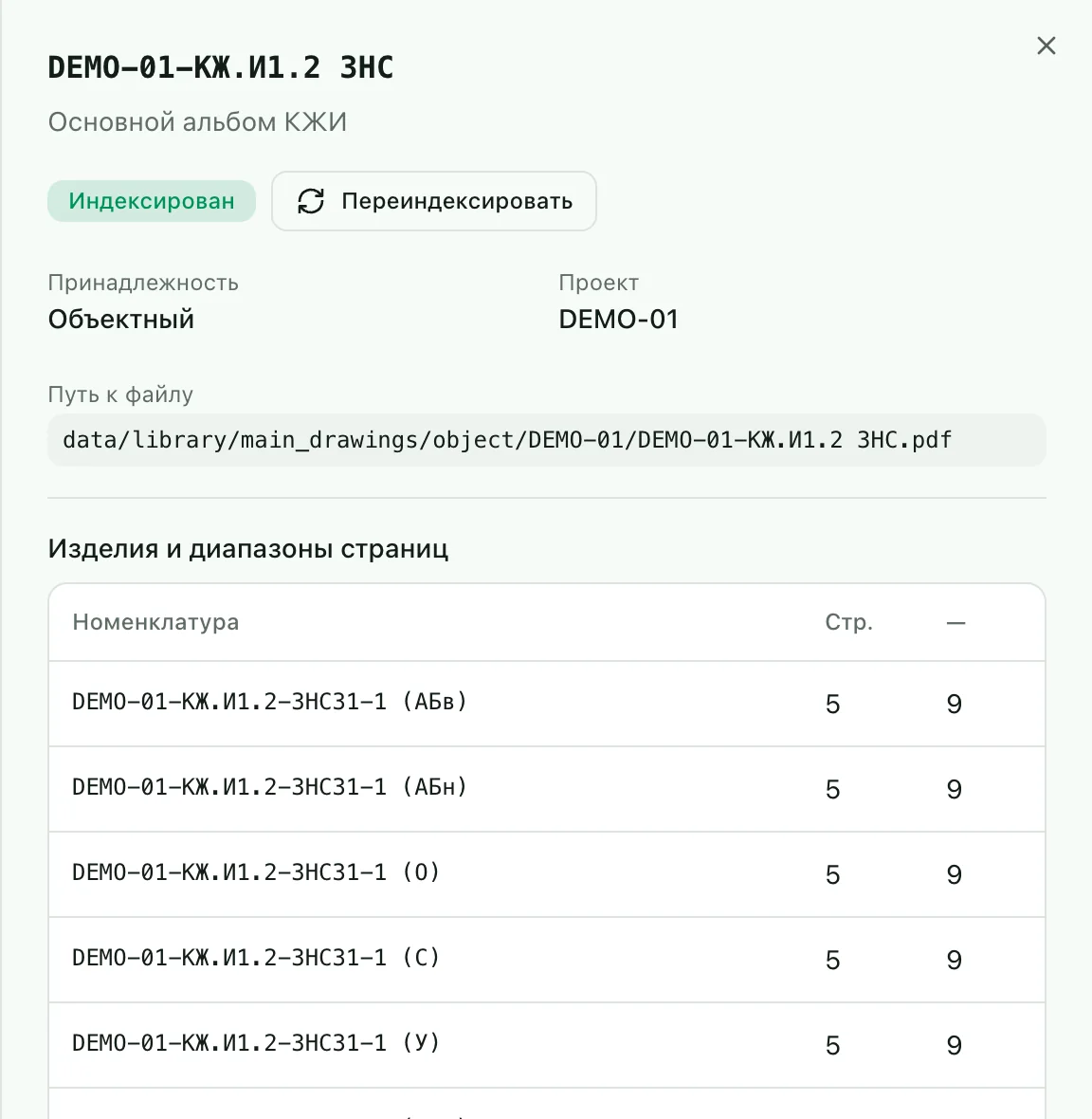

Альбомы КЖИ объектов и типовые альбомы узлов и деталей хранятся в общей библиотеке. При загрузке система индексирует документ: альбом объекта на 274 листа разбирается на 48 панелей и 270 марок (панель × вариант исполнения), типовые альбомы — по заголовкам листов. Альбом находится по имени файла, поэтому неканоническое имя система не принимает и предлагает правильное. Если у проекта есть своя версия типового альбома, система берёт её вместо типовой. Добавленный документ не нужно загружать снова для следующих заданий, а неизменившийся чертёж не разбирается заново.

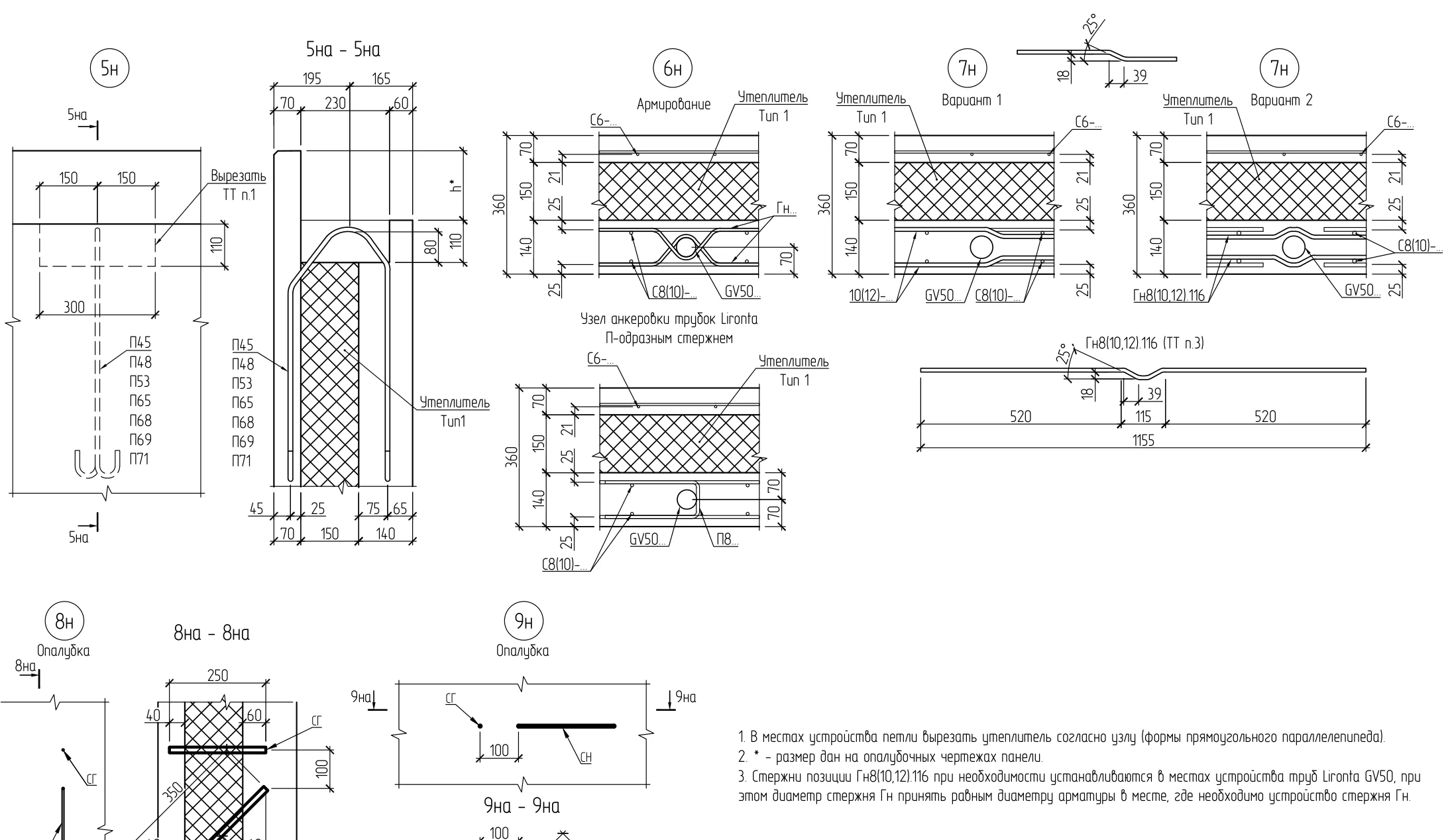

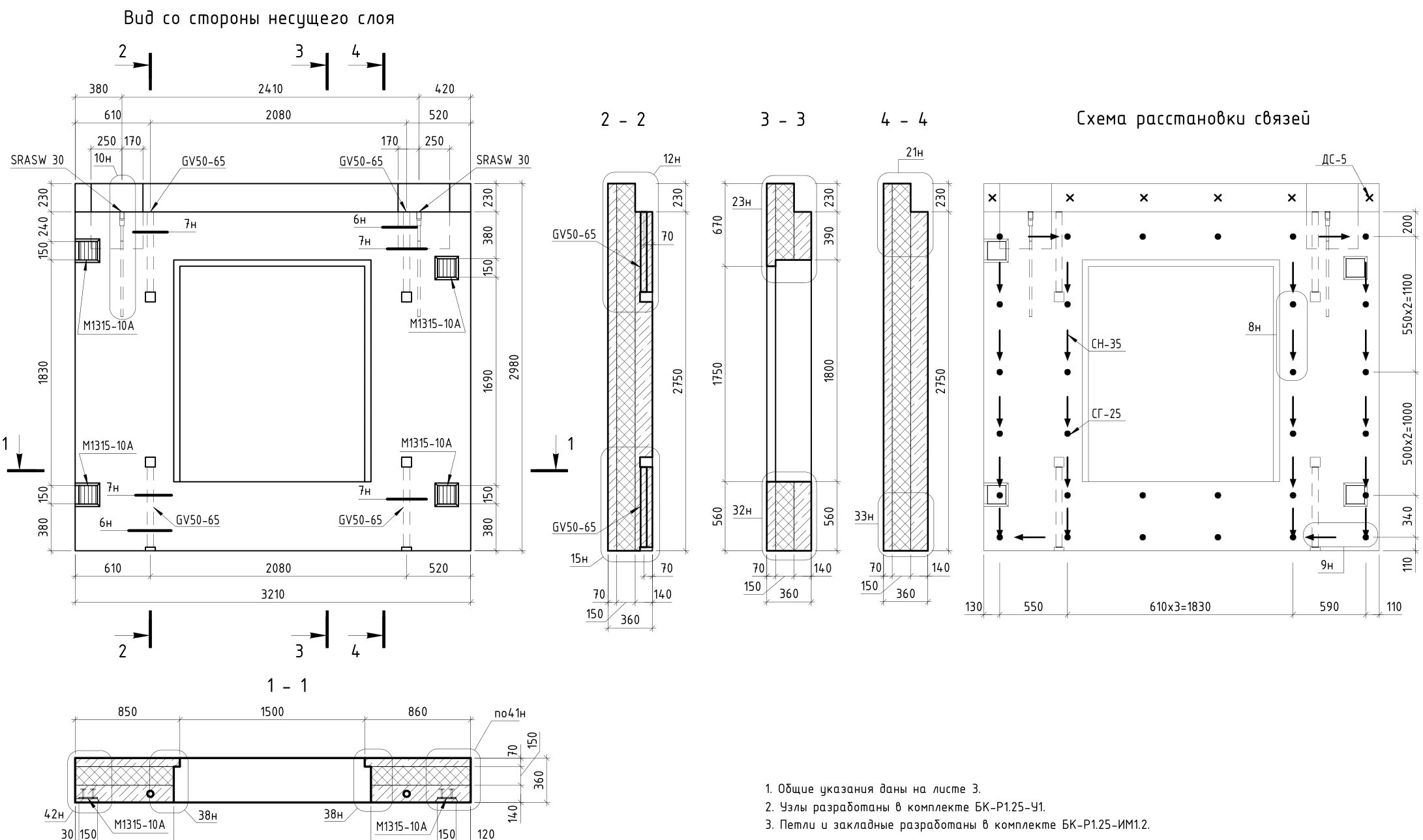

По марке и шифру система находит листы изделия в альбоме объекта. На чертеже она читает метки узлов (6н, 7н, 10н…) и примечания, где указано, в каком альбоме разработаны узлы и детали. Лист узла находится по перечню листов альбома узлов, включая диапазоны вида «Узлы 5н…9н». На листах узлов система собирает обозначения деталей, а листы деталей ищет по заголовкам в альбоме деталей. Разные записи одной детали — П8(10), П10.96.8-1/6, «П8…» — приводятся к одному виду.

Альбом собирается по правилам и индексу, а ИИ проверяет результат: сверяет собранный альбом с найденными ссылками и поясняет, какие детали не удалось привязать. Инженер подключается к отмеченным позициям — в среднем около 2% альбомов.

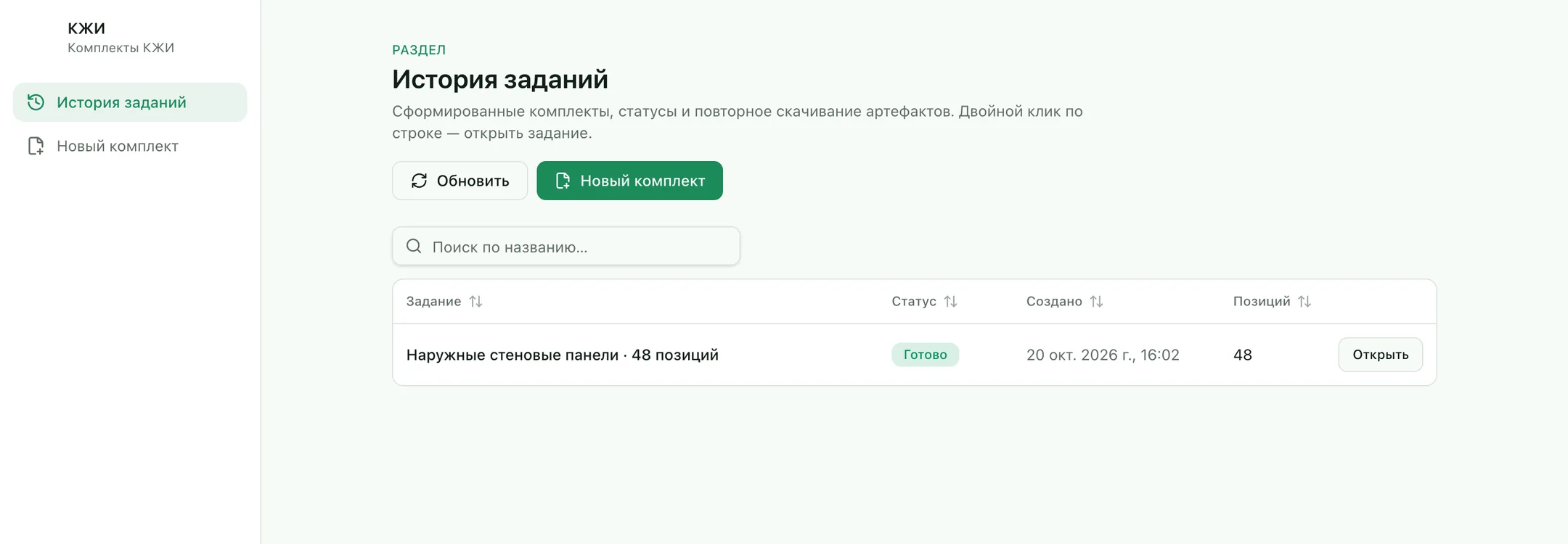

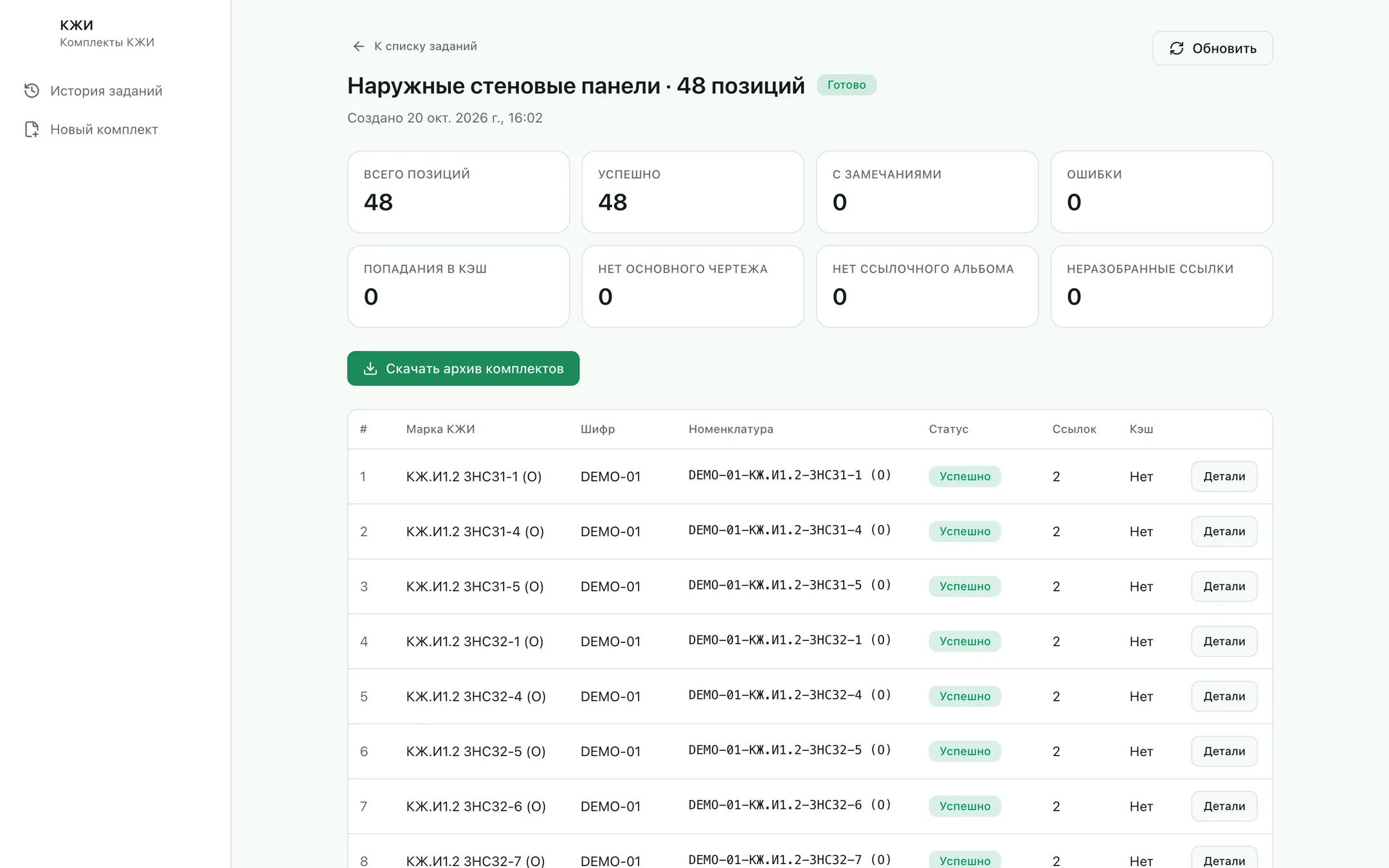

Для каждой позиции система выпускает отдельный PDF-альбом: основной чертёж, затем листы узлов и деталей; листы сохраняют графику и текстовый слой исходных документов. Задание целиком скачивается архивом с отчётом: статус позиции, найденные альбомы и листы, неразобранные ссылки. К выполненному заданию можно вернуться в истории.

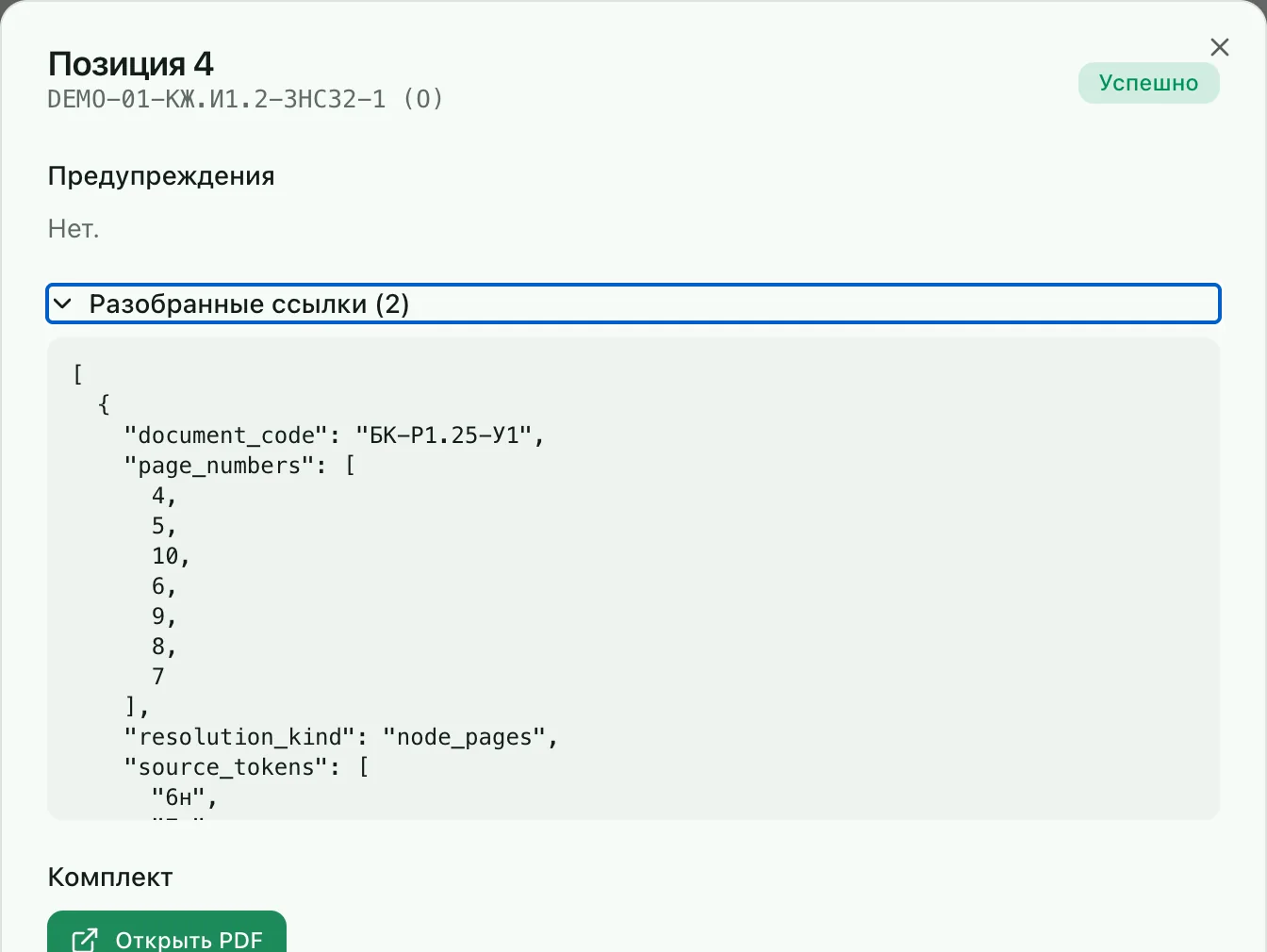

Задание по альбому объекта — 48 панелей наружных стен — дало 48 альбомов со статусом «Успешно» и без неразобранных ссылок. Всего 1 279 листов: 270 листов основных чертежей, 353 листа узлов, найденных по 719 ссылкам, и 656 листов деталей, найденных по 811 обозначениям. Альбом одной панели — от 22 до 30 листов; например, альбом панели 3НС32-1 состоит из 5 листов чертежа, 7 листов узлов и 10 листов деталей.

Система собирает один альбом примерно за две минуты; вручную инженер тратил на него около двух часов. 98% работы система выполняет автономно. Инженер больше не собирает альбомы вручную: он разбирает позиции, отмеченные системой. Показатели эксплуатации приведены по данным команды проекта.
